浅谈电缆故障测试仪5种测试方法
| 作者：陕西意联电气 | 标签： 电缆故障测试仪
谈谈电缆故障测试仪几种测试方法
A

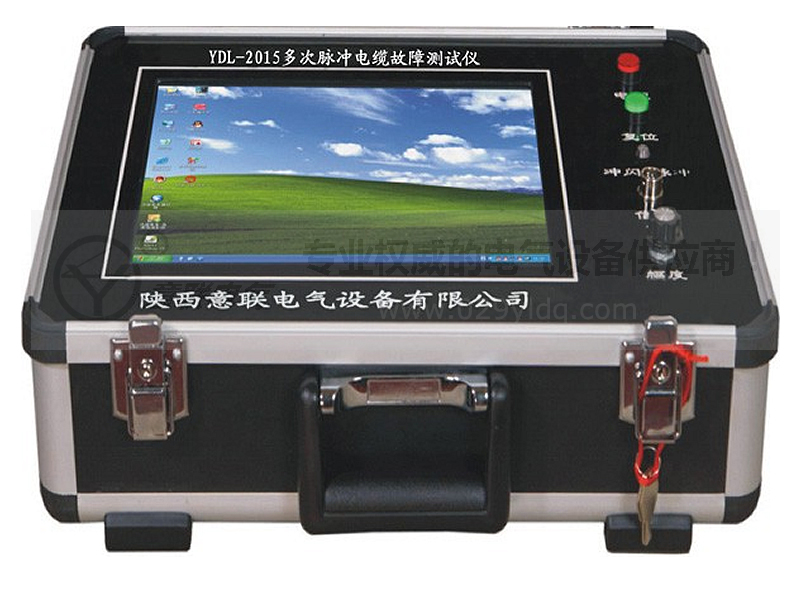

电缆故障测试仪之二次脉冲法
二次脉冲法的基本测试原理
低压脉冲法无法测试电缆的高阻故障(无故障回波)。然而，如果在足够高的冲击电压作用下，故障点被电弧击穿的同时，能发送一个低压测试脉冲，即可在短路点得到一个短路反射的回波。该反射回波的极性与发射脉冲的极性相反。当故障点短路电弧熄灭后，再发射一个低压测试脉冲(二次脉冲)，可测得电缆的开路全长波形。前后两次采集到的波形同时显示在一个屏面上�？啡げㄐ斡敕⑸渎龀逋�，故障反射波形的极性与发射脉冲极性相反，且一定在全长距离以内。所以故障波形极好区别判断。
B 电缆故障测试仪之高压冲击闪络法
电缆故障测试仪之高压冲击闪络法可以测试电缆的高阻泄漏故障、高阻闪络性故障、低阻短路故障和断线故障是一种可靠、适应性较广的电缆故障测寻手段。高压冲击闪络法是在故障电缆的始端施加一个冲击高压，将故障点用电弧击穿。利用故障点击穿瞬间的电压突跳作为测试信号。观察此信号在故障点和电缆始端之间往返一次的时间进行测距。多使用电流取样法采取测试信号。电流取样法利用电磁感应原理，用电流互感器拾取接地线上的电流信号来获得电缆中的电波电流反射信号。
与高压发生器、市电没有电气上的关系，所以特别安全。电流取样法所得波形，反射波形特征拐点清晰，特别有利于故障距离分析和定位。但是电流取样法的测试波形较为复杂;不同类型、不同长度、不同故障距离、不同的冲击高压所得的波形千变万化，往往与标准波形相差甚远。由于掌握不了波形规律，常常发生误判错判。
C 电缆故障测试仪之低压脉冲测试法
电缆故障测试仪之低压脉冲测试法是根据低压脉冲在电缆中前行，遇故障点会引起脉冲波的反射。利用观测到的发射脉冲和反射回波脉冲之间的时间差和电缆中行波的传输速度来计算出故障距离。电缆故障测试仪之电桥法可直观地判断出电缆故障点的故障是开路还是短路，并且能直接测出测试端至故障点的距离。但对于高阻泄漏故障、高阻闪络性故障低压脉冲法则不适用。
D
电缆故障测试仪之二次脉冲法
由于上述几种测试方法都有欠缺的地方，于是要求能研发出一种既准确又实用的一种新测试方法。二次脉冲法便因此而出现。二次脉冲法的先进之处，在于将冲击高压闪络法中的复杂波形变成极其简单zui易掌握的低压脉冲法短路故障测试波形。任何人稍加培训就能快速准确测得故障。
E 电缆故障测试仪之电桥法
电缆故障测试仪之电桥法就是用双臂电桥测出电缆芯线的直流电阻值，再准确测量电缆实际长度，按照电缆长度与电阻的正比例关系，计算出故障点。该方法是传统的对低阻故障行之有效的一种方法。操作相对简单，精度也较高。但由于电桥电压和检流计灵敏度的限制，电缆故障测试仪之电桥法仅适用于直流电阻小于100 kΩ的低阻泄漏故障，而且要求电缆必须至少有一根无故障才行。对高阻故障，断线故障和三相均有泄漏的故障电缆此方法则不适用。
