电缆故障测试仪 kvdl-i说明书（使用指南）


| 作者：陕西意联电气 | 标签： 电缆故障测试仪

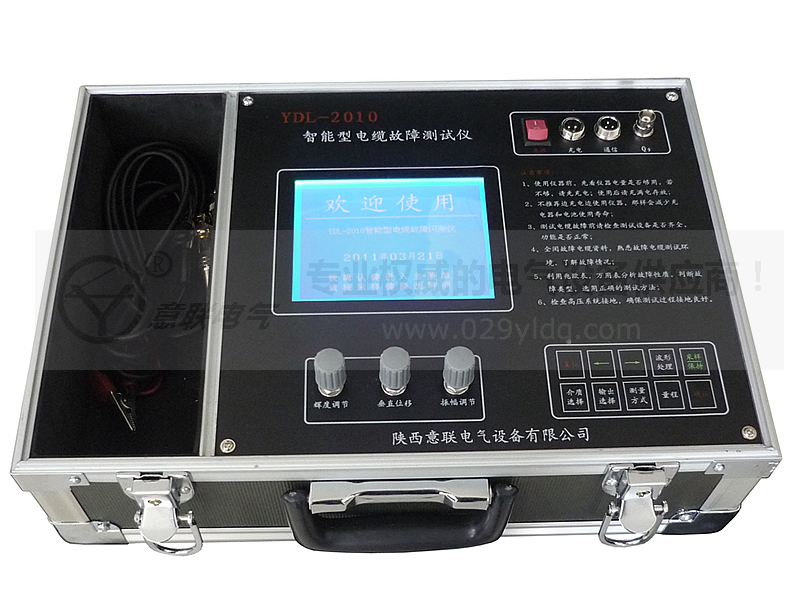

电缆故障测试仪图片

电缆故障测试仪 kvdl-i说明书（使用指南）

A、使用范围：

    KVDL-I电缆故障测试仪是停电测试，不论被测电缆的电压等级是多少，都可以测试。被测对象包括：低压通信电缆、路灯电缆、民用220V、380V电线、10kV、35kV、110kV、220kV）。本仪器没有防爆证，对于矿井下的电缆，要运出地面进行测试。

B、产品概述：

    KVDL-I采用脉冲法和高压闪络法测试。测试结果是一个故障距离，配KVDL-II电缆寻迹故故障定位仪、KVDL-III直流高压装置，可测量类型包括了所有类型的故障：短路、断路、接地、高阻。

C、产品特点

测试故障安全、迅速、准确。
测试精度高，仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为0.1m，探测盲区为1m。
测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。
具有波形及参数存储功能。
具有双踪显示功能�？山馐圆ㄐ斡胫氨４娴牟ㄐ谓卸员�。
具有波形扩展比例功能。改变波形比例，可扩展波形进行准确测试。
可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。
具有根据不同的被测电缆随时修改传播速度功能。
小体积便携式外形，内装可充电的电池供电，方便携带和使用。

D、主要技术指标

远测试距离：32Km (明线可达100千米)
探测盲区：1m
读数分辨率：0.1m
功耗：5VA
使用条件：温度 0℃～＋40℃，湿度　20～90%RH
体积：225×165×125mm3
重量：2kg

E、仪器的选型

型号名称 工作原理 用途 适用故障类型
KVDL-I电缆故障测试仪 脉冲法 测量故障距离 短路、断路、接地、高阻
KVDL-II电缆寻迹及故障定位仪 电磁感应、跨频电压法 寻找地埋电缆的路径及准确定点 断线、接地
KVDL-III直流高压装置 闪络法 查找故障点 高阻故障

电力行业测试高压电缆故障通常配这三台设备，确保能找出的有类型的故障。
