智能电缆故障测试仪(厂家报价|图片|参数)
| 作者：陕西意联电气 | 标签： 电缆故障测试仪

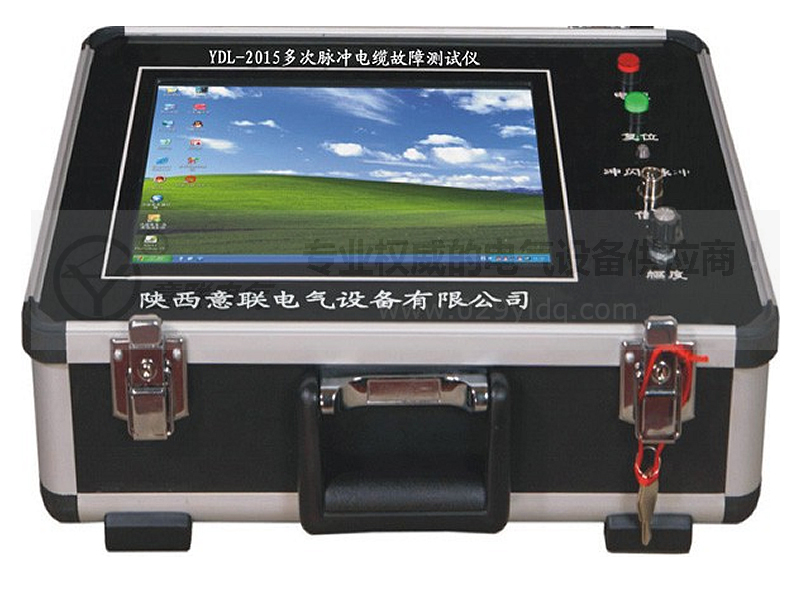

智能电缆故障测试仪简介
智能电缆故障测试仪别称:电缆故障测试仪，电缆故障综合测试仪，笔记本电缆故障测试仪，西安电缆故障测试仪，电缆故障仪等。
智能电缆故障智能测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的准确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。本仪器采用了多种故障探测方式，应用当代先进的电子技术成果和器件，采用计算机技术及特殊性电子技术，结合长期研制电缆测试仪的成功经验而推出的高科技，智能化，功能全的全新产品。
智能电缆故障测试仪系统组成
:电缆故障测试仪
a.电缆故障智能测试仪;
b.电缆寻迹及故障定位仪;(路径信号仪和准确定点仪)
c.轻型一体化高压发生器(7KG),2uF脉冲电容器(3KG)。
注:1、2是标配，3为选配。
电缆故障测试仪是陕西意联电气设备有限公司博采众长，汲取国内外20家电缆故障测试仪的优点而诞生的一款具有高速数据采集与数据处理能力的功能强大的电缆故障综合测试系统。她基于工业级嵌入式计算机平台系统，采用当今先进的网络及数字通信技术，大大地提高了仪器的使用功能和测试精度。该测试系统由测试主机、故障定位仪、电缆路径仪三部分组成，用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试，以及同轴通信电缆和市话电缆的开路、短路故障的准确测试�；箍梢圆馐缘缋侣肪丁⒙裆�，以及电波测速，核定电缆长度等，并可建立电缆档案以便日常维护管理。
针对电缆高阻故障测试，我公司推出国内轻、体积小的便携式电缆故障高压信号发生器，具有测试接线简单、安全便携等优点。
◆ 免费现场指导、培训、测试，直到用户熟练使用、满意，有实际故障，现场解决。
◆ 电池供电、真正便携;测试距离大于40km。主机测试误差小于2%。
◆ 主机采用工业级嵌入式计算机系统，12.1英寸大屏幕液晶触摸屏。
◆ 自动选择采样频率，低为6.25MHz，高为100MHz。
◆ 任意双波对比功能，测试波形任意存储、调用、压缩和扩展。
◆ 故障距离自动显示，双游标移动可达到0.18米，提高了测试精度。
◆ 内置多种现场波形和现场实物接线图，以供参考和学习。
◆ 电缆资料管理软件可建立完善的电缆档案管理信息。
◆ 高精度数显定点仪，测试端离故障点距离直示。
◆ 可支持无线网卡，可与我公司进行随时随地的技术交流。
◆ 整机保修三年、免费培训，免费跟踪服务，免费升级软件。
智能电缆故障测试仪技术指标
a、短测试距离(盲区):不大于10米
b、精准定点误差:±0.2m
测试误差:系统误差小于±2%
c、存储方式:移动/固定 大小:60G/1G
d、操作方式:触摸屏(配笔)
e、 分辨率:V/50m;V为传波速度m/μs;软件游标0.18米。
f、采样频率:6.25MHz、12.5MHz、25MHz、50MHz、100MHz
g、 电源与功耗: AC 220V±10% 不大于10W
DC 12V(7AH) 不大于20W
h、 信号频率:15KHz正弦波
输出功率:Pomax≥100W
i、 输出阻抗:Zo=Zc(电缆特性阻率) 震荡方式:断续
g、 环境温度:-10℃~+40℃
相对湿度:RH≤85%(25℃)
k、外形尺寸:180mm×300mm×400mm
l、主机重量:6.8kg
