▍ 简要说明 ↴
带电电缆识别仪说明书：电缆施工现场的线路一般错综复杂，工作人员往往需要从多条停运电缆或带电电缆中找出目标电缆，稍有出错就可能造成重大事故。针对这一现状，陕西意联电气采用先进的数字信号处理器及数字化波形识别分析技术，研制出了这款YLDL-3038C智能带电电缆识别仪，其抗干扰能力强，发射功率大，识别电缆准确度高，被广泛应用于电力电缆工作现场。
新型带电电缆识别与探伤系统主要解决问题是：对停运电缆或带电电缆进行识别目标电缆。系统采用先进的数字信号处理器及数字化波形识别分析技术，抗干扰能力强，发射功率大，识别电缆准确度高。
▍ 系统构成 ↴
➤ 电缆识别信号发生装置。采用数字调制和解调方式，产生加密信息，有效防止干扰。增强加密信号功率，使识别信号传输的距离更长，同时提高信号的可识别度；
➤ 电缆识别信号发射钳。信号发射钳把能源信息装置产生的加密信号加载与电缆上。加载方式有两种：
第1种：针对带电电缆，通过耦合钳将信号加载于带电电缆，不用接触电缆导体部分就可以加载信号于带电电缆，安全可靠。
第二种：针对不带电电缆，通过直接连接方式加载信号于目标电缆，同时也可以采用耦合法加载信号。
➤ 电缆识别信号接收器。它用于对由识别信号发生装置发射到电缆上的信号采集识别，判断是否为需要寻找的目标电缆。
▍ 功能特点 ↴
✔ 对运行电缆和停运电缆都能进行识别。
✔ 识别信息由方向、波形和同步信号组成，简单易判。
✔ 信号通过特殊编码加密发射，抗干扰度高，接收器解码识别，识别准确性高。
▍ 技术参数 ↴
1】主机工作电源：4节5号碱性电池可连续工作时间≥4h，或者使用AC220V供电。
2】信号加载器钳口可达130mm， 闭合时内径约125mm。
3】接收器柔性线圈：闭合为圆形时内径约135mm。
4】接收器工作电源：2节5号碱性电池可连续工作时间≥8h。
5】识别方式：方向、波形、同步信号。
6】接收灵敏度：接地回路电阻大于150欧姆时可工作。
▍ 经济效益 ↴
未使用带电电缆识别仪前每次确认目标电缆至少需要约3至5人，耗费时间长、识别工作反复、准确性差、效率低。使用该产品识别运行电缆和停运电缆仅需2至3人，节省了人力约二分之一，提高人员利用率，大量节约单次施工的时间，创造了高额经济效益。
▍ 社会效益 ↴
使用带电电缆识别仪使电力电缆检修施工更加安全，可以更快，更准确的对故障目标电缆进行确认、刺扎。提高了电缆锯切施工时的安全性，降低了电缆检修施工时的人员伤害发生的概率，杜绝了了施工现场经常发生的因试扎错误或锯错电缆所造成的重大停电事件和人身安全事件，提高施工维修效率，社会效益显著。
▍ 使用方法 ↴
带电电缆识别仪使用方法说明：
非运行（不带电）电缆识别方法一
a) 确认电缆起始端都已经悬空。

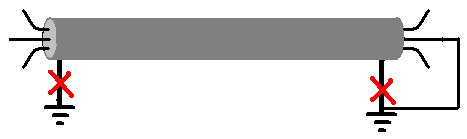

b) 将电缆的起始端和终端钢铠与系统地断开，电缆任意一好相的终端与系统地短接，如下图：

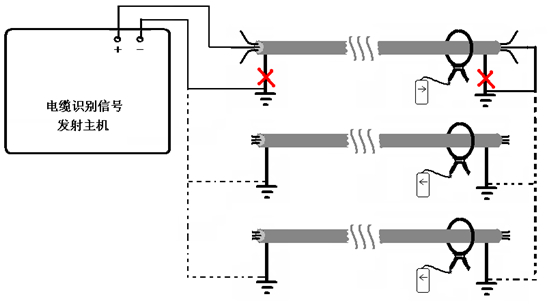

电缆识别前连线处理
c) 将直连信号线的红线一端接到发射机的红接线柱上，另一端接至终端接地电缆的起始端上，直连信号线黑线一端接到发射机的黑接线柱上，另一端可靠连接到系统地上。
d) 打开发射机电源开关，主机的电源指示灯亮，并且输出指示灯会有闪烁输出显示，表示发射主机输出信号正常。
e) 将接收机柔性线圈插到接收机上端的插座内，此时接收器电源自动接通，屏幕显示如图7所示。
f) 将接收机柔性线圈离开发射钳约3米距离卡在被识别电缆上，接收机柔性线圈上的箭头指向电缆终端方向，调节接收机上按键将信号波形调整到适合大小，此时观察到接收机显示指示方向与接收机线圈上的箭头指向一致，说明系统工作正常。

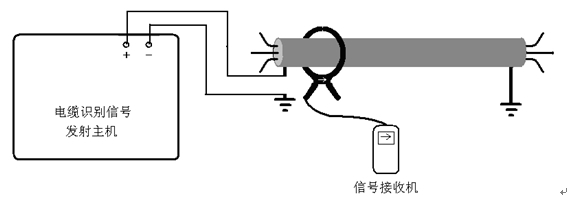

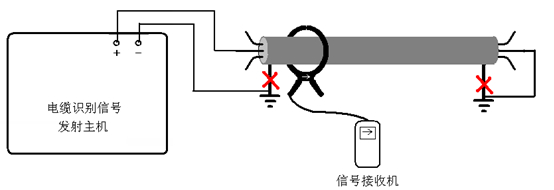

非运行电缆识别接收机校验
g) 将接收机拿到识别电缆的测试现场，用接收机软线圈逐条卡住待判定的电缆，且软线圈上的箭头必须指向电缆终端方向，当卡住某条电缆时接收机表头上的箭头方向和线圈上的箭头指向同一方向且信号幅度较大时，则此电缆即为要寻找的目标电缆�？ㄗ》悄勘甑缋率保聊簧系募贩较蛴肟ㄇ系募贩较蛳喾�。
h) 接收器屏幕右上角显示的“O”图标，当该图标变成黑色实心圈时，表示接收到信号，同时接收器蜂鸣器会响一声，屏幕中间显示的数字会有变化，如果信号有效，屏幕左上角会显示箭头指示方向。箭头位置如果连续显示“X”或者不触发，表示幅度过小，需要调大；电池在2.6V以下时会显示“欠压”，提示更换电池。如果连续收到信号，并且无规律，说明有干扰，需要降低接收幅度或者更换接收位置。界面如图10。

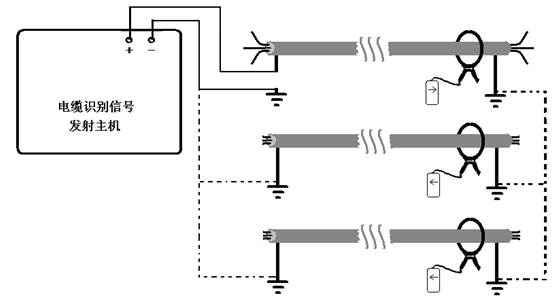

非运行电缆识别现场操作图
非运行（不带电）电缆识别方法二
a) 确认电缆起始端都已经悬空。

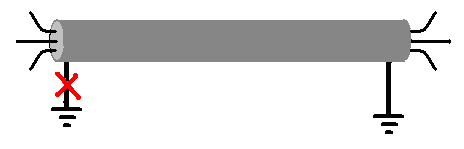

b) 将电缆的起始端钢铠与系统地断开，电缆终端钢铠与系
统地连接如下图。
电缆识别前连线处理
c) 将直连信号线的红线一端接到发射机的红接线柱上，另一端接至终端接地电缆的起始端上，直连信号线黑线一端接到发射机的黑接线柱上，另一端可靠连接到系统地上。
d) 打开发射机电源开关，主机的电源指示灯亮，并且输出指示灯会有闪烁输出显示，表示发射主机输出信号正常。
e) 将接收机柔性线圈插到接收机上端的插座内，此时接收器电源自动接通，屏幕显示如图7所示。
f) 将接收机柔性线圈离开发射钳约3米距离卡在被识别电缆上，接收机柔性线圈上的箭头指向电缆终端方向，调节接收机上按键将信号波形调整到适合大小，此时观察到接收机显示指示方向与接收机线圈上的箭头指向一致，说明系统工作正常。
非运行电缆识别接收机校验
g) 将接收机拿到识别电缆的测试现场，用接收机软线圈逐条卡住待判定的电缆，且软线圈上的箭头必须指向电缆终端方向，当卡住某条电缆时接收机表头上的箭头方向和线圈上的箭头指向同一方向且信号幅度较大时，则此电缆即为要寻找的目标电缆�？ㄗ》悄勘甑缋率保聊簧系募贩较蛴肟ㄇ系募贩较蛳喾�。
h) 接收器屏幕右上角显示的“O”图标，当该图标变成黑色实心圈时，表示接收到信号，同时接收器蜂鸣器会响一声，屏幕中间显示的数字会有变化，如果信号有效，屏幕左上角会显示箭头指示方向。箭头位置如果连续显示“X”或者不触发，表示幅度过小，需要调大；电池在2.6V以下时会显示“欠压”，提示更换电池。如果连续收到信号，并且无规律，说明有干扰，需要降低接收幅度或者更换接收位置。界面如图10。
非运行电缆识别现场操作图
1.4.3 运行（带电电缆）电缆识别方法
该方法同样适用于非运行（不带电）电缆识别。
a) 将发射卡钳的红、黑两个接线插头接在发射主机输出对应的两个红、黑接线柱上，将发射卡钳卡在需要识别的电缆上，发射卡钳上的指示箭头指向电缆终端方向。
b) 在距发射卡钳3米以外的被识别电缆上，用接收器软性圈卡住被识别电缆，接收卡钳上的箭头指向电缆终端，此时接收机表头指示的方向和接收软线圈上的箭头方向一致且信号幅度较强，则说明工作正常。

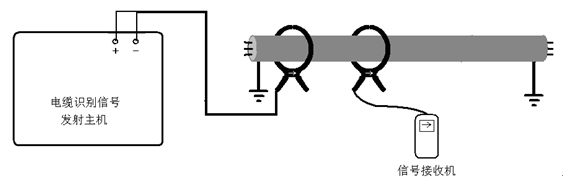

运行电缆识别接收机校验
e) 到需要识别电缆的地点，用接收机卡钳对各条电缆进行识别，在进行判别时，将接收卡钳上的箭头始终指向电缆的终端方向，逐条电缆进行判别。
f) 在某条被识别电缆上，接收机表头指示的方向和接收软线圈上箭头方向同时指向电缆终端时，该电缆就是要寻找和目标电缆。

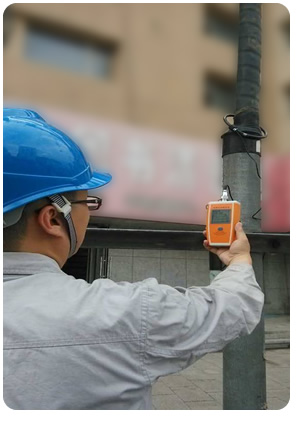

运行电缆识别现场操作图
▍ 注意事项 ↴
带电电缆识别仪注意事项：
⊿ 如带电电缆中间有接地或分支，则只能识别电缆接地或分支前的部分。
⊿ 给电缆加耦合信号后，用柔性线圈及接收盒测不到明显有效信号，可以离开发射钳约3米避免信号干扰，如果仍然没有有效信号显示，则表示电缆的铜屏蔽层有断开点或电缆两端接地不可靠。此时，一般应检查待识别电缆的接地情况。如果发现屏蔽层有断开点，则可以使用接地钳将断开点前后分别接地，然后分段识别。
⊿ 如果在接收器距主机3m左右的地方校验识别有信号，而在待识别现场无信号，或信号很小、无法识别，则说明该待识别电缆必然有多处金属外护套接地点，这种情况必须将待识别电缆停电进行分段识别。此时可以利用芯线做为信号通道进行识别，即将电缆始端和终端的芯线接地进行识别的方法。
⊿ 长时间不使用设备时，请将主机及接收盒内的电池取出单独另外存放。

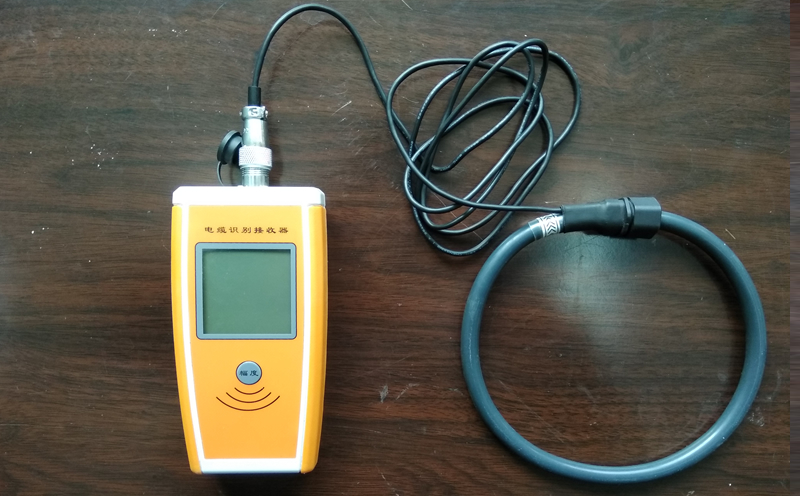

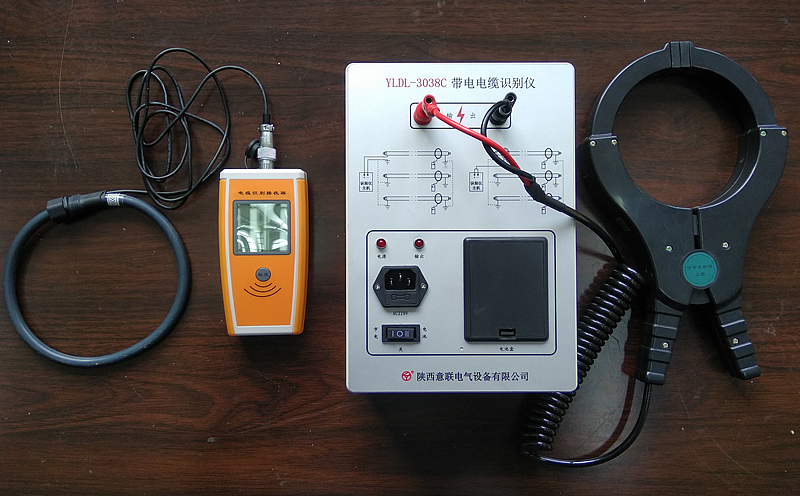

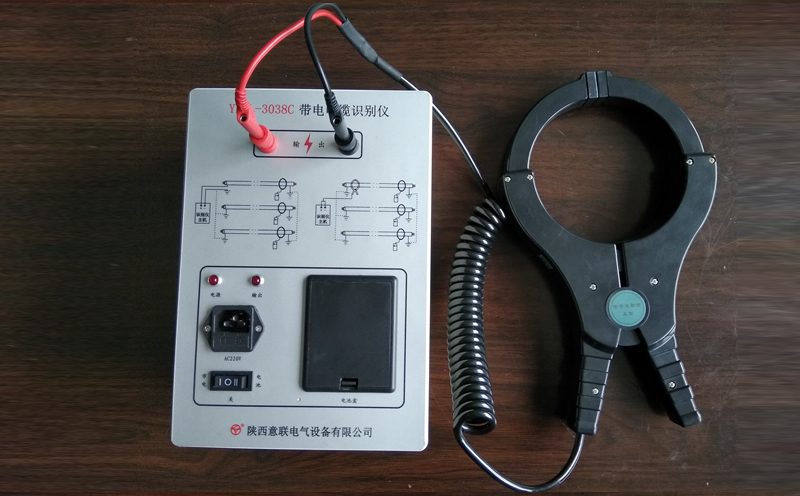

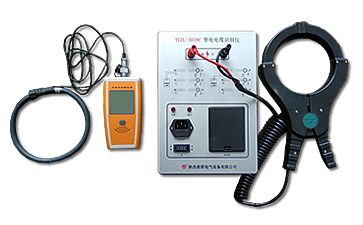

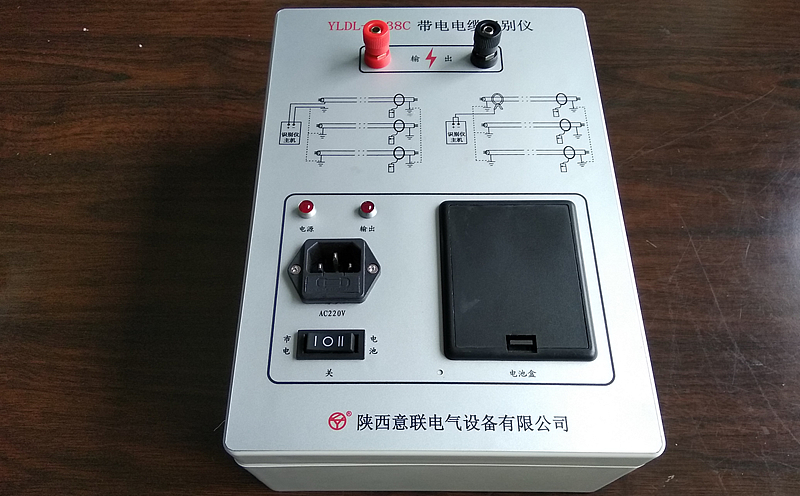

▍ 产品实拍 ↴
