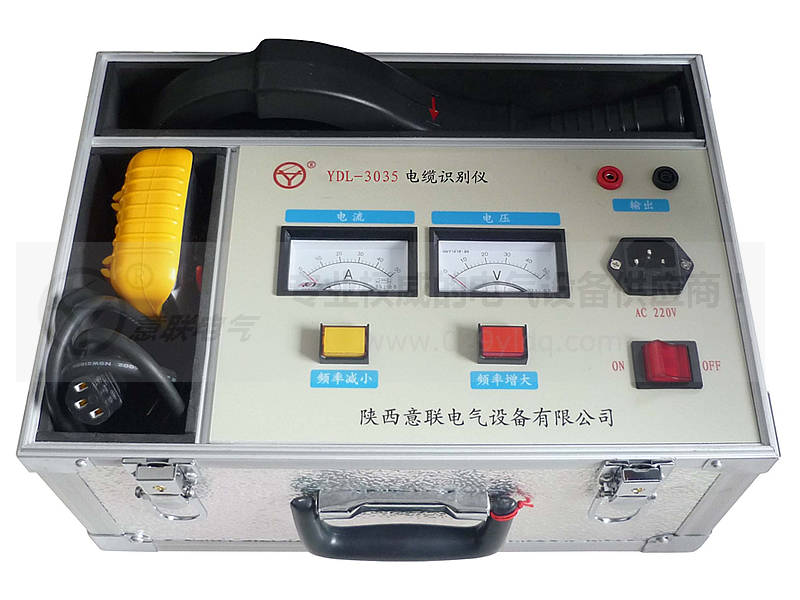

【电缆识别仪】使用方法及工作原理
| 作者：陕西意联电气 | 标签： 电缆识别仪
电缆识别仪使用方法：电缆识别仪使用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆，市话电缆及两根以上均匀铺设的地埋电线等电缆高低阻、短路、开路、断线以及高阻泄漏和高阻闪路性故障。
其使用方法为:停电电缆的识别：
1.直连条件◎必须是停电电缆；◎至少知道电缆的一个端头，并将已知端头和系统分离包括解开零线和地线；
2.信号施加◎此种方法下采用直连法施加信号；关闭发射机电源开关，将输出连接线插入发射机的输出线接口，红色夹子连接线芯，把地钎插入地中（若地面过硬，可浇上些水），黑色夹子夹在地钎上，并保证接触良好。地钎不要与其它线缆过近或跨过其它线缆。
打开发射机电源开关，选择频率：发射机有四两种频率：低频、中频、高频、射频；频率选择后根据实际情况选择档位，发射机分为高档、中档、低档，一般情况下尽量选择比较低的档位，以节省电池的电量，选择完档位后仪器自动进行阻抗匹配，匹配完成后发射机显示稳定的当前的系统的故障阻抗，同时图标开始转动。
注意：如果能将该电缆远端接地，则信号会更强，更方便识别。
警告： 决不能与带电电缆直接连接。在与电缆直接连接时一定要确定电缆已断电��！
电缆识别仪工作原理：电缆识别在电缆施工及维护工作中具有重要意义。目前电缆识别主要有停电电缆识别仪和带电电缆识别仪两种。而带电电缆识别仪兼具停电电缆识别仪的功能。
停电电缆识别仪普遍使用的是脉冲极性法。工作原理：给待识别电缆加一特殊的信号，用接收机接收，利用这一特性便能识别出要找的电缆（由于待识别的电缆停电，可直接加信号，测试简单，原理不再赘述）。

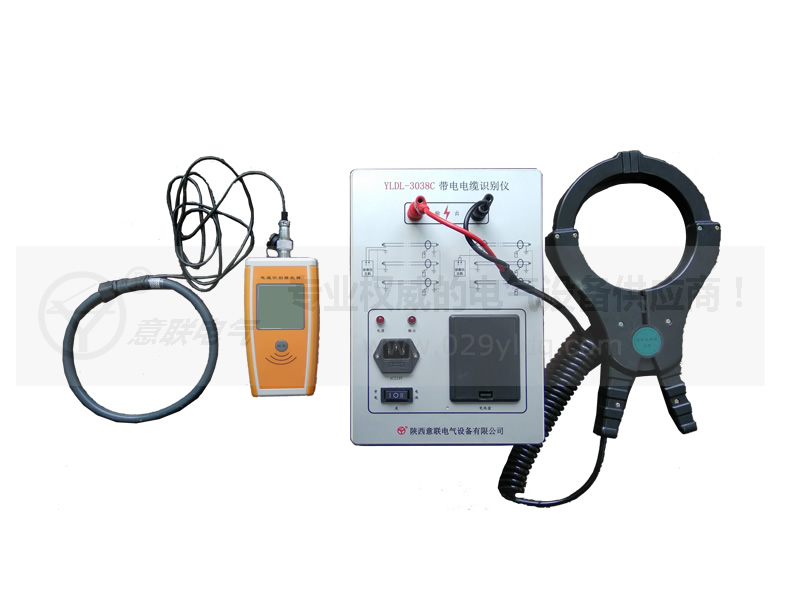

带电电缆识别仪目前采用的识别方法主要有GPS法和脉冲耦合法。GPS法带电电缆识别仪采用 GPS 同步时钟信号控制，使功率信号发生器的输出信号相位与 GPS 秒脉冲同步。选择目标电缆的方法为：目标电缆检测出的交流信号相位与 GPS 同步，非目标电缆不同步，采用这种测试方法的带电电缆识别仪设备价格极其昂贵，目前主要是国外生产。
现在国内普遍使用的带电电缆识别仪是脉冲耦合法。原理如下：带电
电缆识别仪大功率信号发生器将周期性的脉冲信号馈入待识别的带电电缆中，接收机探测加到电缆的特定信号的大小。为达到这一目的，接收机带有放大器，这样所有其它电缆用卡钳测试时电流表指针无摆动或者摆动很小，只有待识别电缆测试时表针摆动明显。
